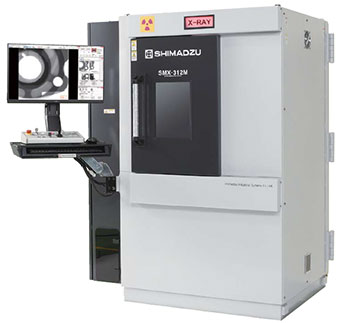

                SMX-312M/FI-312M











    微焦點X射線透視裝置
    小焦點X射線透視裝置
    SMX-312M
    FI-312M
    采用微焦點X射線發生裝置，可減小伴影區域，獲得清晰的圖像。此外，當儀器管電壓為130kV，難以照射透過被檢樣品時，可選擇高功率選配件（150kV電壓輸出）。
    通過選擇不同配置，不僅可以對低密度材料進行內部觀察，而且可以檢查大厚度材料，用途廣泛。另外，將焦點0.1mm的X射線裝置與平板檢出器配合使用，可獲得比本司舊型號產品更加清晰的圖像。


    【自由組合】
    根據客戶的檢測要求提供更適合的X射線裝置與檢測器匹配的解決方案。



    【Simple Operation（簡潔的操作】
    只需使用適于現場作業的操作盒和鼠標操作，即能輕松獲得透視圖像。
    同時，使用23英寸的寬顯示器，可在大透視畫面上輕松進行檢查。
    易于上手的操作界面

    使用顯示器支架，操作人員可以根據個人情況自由調節操作臺的位置和顯示器的高度。
    同時，追求操作簡便性的操作盒，可以實現輕松操作。

    簡潔的導航界面

    簡潔、易識別的功能性布局，不會界面迷失，操作方便。
    同時，保存的圖像可以用副圖顯示，因此，操作人員可以一邊將實時圖像與副圖比較一邊進行檢測。

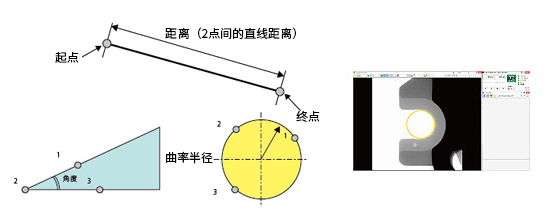

    簡易測量功能

    點擊指定的2點或3點，即可測量“2點間距離”、“角度”、“曲率半徑”。

    【High Performance -追求檢查效率的選購項-】
    通過教學（Teaching）功能追求作業效率更高。（*-P機型的選項）

    教學（Teaching）功能可以預先登錄檢測位置，并驅動載物臺移動，這樣可以對同一種產品自動進行重復檢測，大幅度提高檢查效率。
    在確定工作臺位置的同時，可按照多個點位記錄X射線照射條件、觀察條件（除圖像積分外，還有輝度、對比度補正等）。


    根據各點位的登錄條件自動進行透視觀察

    很適合操作人員集中、反復地檢查
    注意：教學功能需要在設備訂貨時特別指定。如果購買設備時沒有同時訂購，恕無法追加，敬請諒解。

    自動檢測功能（*-P機型選項）
    追加自動檢測功能，可自動檢測出透視圖像內的氣泡或異物，能夠進一步節省勞動力。
    通過記錄檢測標準，消除操作人員在檢測中的判斷失誤

     “簡便設置功能”，可輕松設置檢測標準

    可輕松設置檢測項目與閾值
    檢測項目為氣泡/異物的總面積、面積、個數、面積比率、長軸


    通過采用自主研發的算法，減輕輝度變化的影響


    【標準規格】
    主要規格設備型號
    SMX-312M         FI-312M
    X射線發生裝置微焦點X射線發生器小焦點X射線發生器
    最大管電壓130kV（標準）
    150kV（選項）    		150kV
    最大功率52W(標準)
    75 W（選購）    		①355W
    ②75W
    焦點大?。üQ值）最小7μm①0.3/0.6mm
    ②0.1mm
    平板檢測器①130 × 130 ㎜　②150 × 150 ㎜?、?50 × 200 ㎜
    可搭載檢查物大小φ200 × 650 mm·質量 15 kg
    5軸載物臺
    		左右移動·前后移動·升降移動·旋轉移動·傾斜移動
    X射線防護箱
    		帶互鎖裝置
    X射線泄漏量：1μSv/h以下·“X-Ray”顯示燈·防護箱內照明
    動力源單相交流 200 V 50 / 60 Hz·2 kVA
    尺寸(W) 1,400×(D) 1,070×(H) 1,850 mm
    質量約1,450kg
