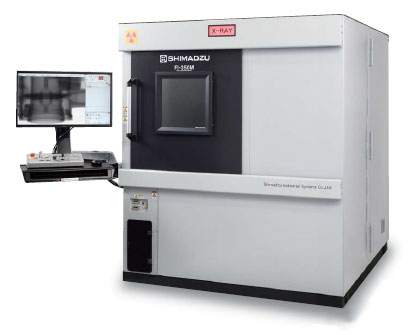

                SMX-350M/FI-350M














    SMX-350M

    FI-350M
    本透視檢查裝置融入了島津多年經驗孕育出的高度X射線透視檢查技術，主要目的在于簡單而又快捷實現產品狀態的可視化。大容量載物臺、強大的高清晰透視圖像以及追求效率化的標配選配功能，在提高檢查效率和生產力上發揮出很大威力。

    該設備不僅用于鋁壓鑄件在內的鑄造產品制造工序過程中的透視檢查，還可靈活運用于離線開發、質量保證中的產品內部情況觀察。



    改進的圖像處理功能、作為標配的教學功能※、以及選配的自動檢測功能，為提高作業效率、節省人工提供一臂之力。使用簡易測量功能，點擊指定的2個點或3個點，即可測量出“2點間距離”、“角度”、“曲率半徑”。
    ※可自動反復觀察預先錄入的透視點位，大幅提升檢查效率。

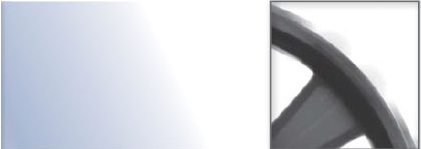

    自動檢測后的透視圖像

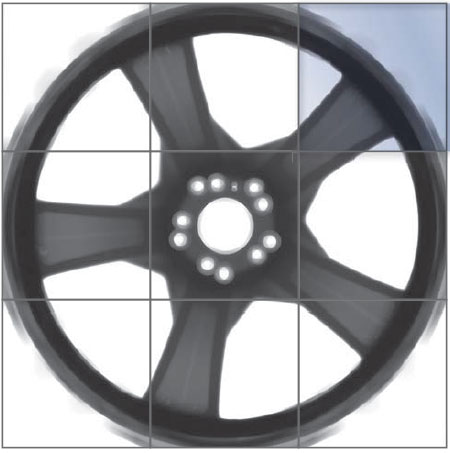

    全景圖像顯示22英寸的輪子（輪圈直徑559mm）
    可從產品系列中選擇與被檢物更為匹配的X射線發生器 與檢出器，組成X射線透視系統。選用更適合的透視系統與大搭載面積載物臺，減少對被檢物的大小、數量、質量的制約，擴展檢查方法。使用新增加的全景拍攝功能，可將多張放大圖像合成處理，并以大圖像的方式顯示。老產品無法做到的放大功能與大圖像功能在本機上得以同時實現。
    全景拍攝功能請?jiān)跇悠吩囼?yàn)中確認。
    【標準規格】
    主要規格設備型號
    SMX-350MFI-350M
    X射線發生裝置微焦點X射線發生器小焦點X射線發生器
    最大管電壓150kV
    最大功率75 W①355W ②75W
    焦點大?。üQ值）最小7μm①0.3/0.6mm ②0.1mm
    平板檢測器①130 × 130 ㎜?、?50 × 150 ㎜?、?50 × 200 ㎜
    可檢查范圍W600×D600、最大15kg（均勻分布載荷）
    傾斜動作
    		±30度
    X射線防護箱
    		帶互鎖裝置
    X射線泄漏量：1μSv/h以下·”X-RAY”指示燈·防護箱內照明
    動力源單相交流AC200V±10%、50/60Hz、3kVA
    尺寸W1,615×D1,880×H1,870mm
    質量約2,100kg
